Tam Otomatik Medikal Gaz Manifold Besleme Ünitesi

Merkezi tüplü gaz santrallerinin kalbinde konumlanan TEC51.19, tüplerden gelen yüksek basıncı güvenli biçimde regüle ederek sisteme verilmesi gereken değere düşüren tam otomatik manifold besleme çözümüdür. Girişte birinci kademe regülatörleri basıncı 8–10 bar aralığına indirir; ardından ikinci kademe regülatörleri bu değeri nihai hat basıncına (ör. 4–7 bar, proje setine göre) hassas biçimde ayarlar. Manifold gaz seviyesi 8 bara düştüğünde change-over modülü otomatik olarak yedek manifolda geçiş yapar. Ünite üzerinde alçak/yüksek basınç sensörleri dijital alarm paneline bağlıdır; olası basınç sapmalarında görsel–işitsel alarm devreye girer. Ayrıca 7 bar emniyet ventilleri, limit aşımlarında otomatik tahliyeyle hattı korur. Hat basıncı ve tüp doluluk oranı dijital alarm panelinde anlık izlenebilir.

Tam Otomatik Medikal Gaz Manifold Besleme Ünitesi Nedir?

Hastanelerde merkezi medikal gaz sistemlerinin sürekliliğini sağlamak için tasarlanan otomatik, yüksek kapasiteli bir besleme ünitesidir. Tüp/tüp demetleriyle çalışır; likit oksijen tankı veya oksijen üretim istasyonu (PSA vb.) ile entegrasyon imkanı sunar. Tüm veriler alarm ünitesi aracılığıyla ana merkeze iletilebilir; 3 dil seçeneği ve ayarlanabilir alt/üst basınç alarm noktaları mevcuttur.

Teknik Özellikler

Özellik	Açıklama
Model	TEC51.19
Regülasyon Kademeleri	1. Kademe: 8–10 bar · 2. Kademe: nihai hat basıncı (proje setine göre)
Change-Over	Otomatik geçiş; aktif manifold basıncı 8 bara düştüğünde yedek manifolda geçer
Emniyet	7 bar emniyet ventilleri (aşırı basınç tahliyesi)
Sensörler	Alçak ve yüksek basınç sensörleri (dijital panele bağlı)
Alarm	Görsel–işitsel alarm; panel ekranında basınç ve tüp doluluk izleme
Çalışma	Sürekli/otomatik gaz besleme, yüksek kapasiteli akış
Entegrasyon	Tüp/tüp demeti, LOX tankı, oksijen jeneratörü; merkezi otomasyon aktarımı
Kullanım	By-pass hattı, basit kurulum ve kullanım kolaylığı
Dil/Set Değerleri	3 dil; alt/üst alarm ve set basıncı ayarlanabilir
Standart Uygunluğu	HTM 02-01, MDD 93/42/EEC, EN ISO 7396-1, ISO 13485 (+ CE, EN 60601-1-2, ISO 9001/14001/45001, EAC)

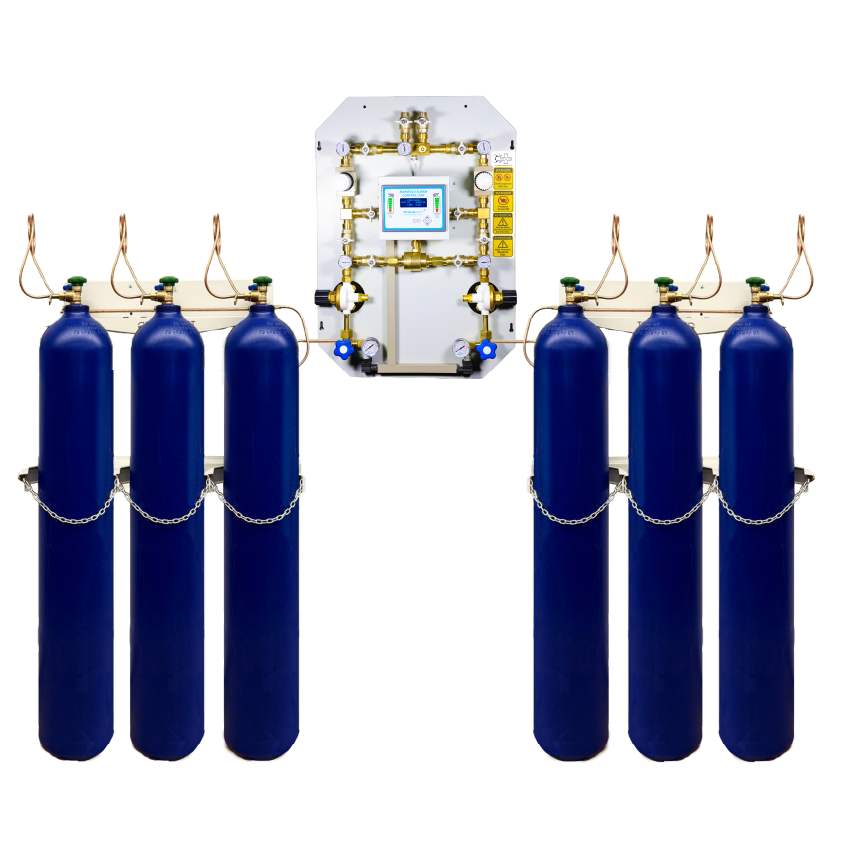

Tam Otomatik Medikal Gaz Manifold Besleme Ünitesi, HTM 02-01 ve ISO 13485 uyumlu, otomatik change-over özellikli manifold çözümü

Tecnomed Manifold Avantajları

Süreklilik ve emniyet: Çift kademeli regülasyon + otomatik change-over ile kesintisiz besleme; 7 bar emniyet ventiliyle aşırı basınç koruması.
Tam görünürlük: Dijital panelde hat basıncı ve tüp doluluğu anlık izleme; alarm olaylarının merkeze iletimi.
Esnek entegrasyon: Tüp/demet, LOX veya PSA kaynaklarıyla uyum; by-pass hattı sayesinde bakımda çalışmaya devam edebilme.
Kolay kullanım: Basit kurulum, 3 dil arayüz, ayarlanabilir set/limitler ile işletme kolaylığı.
Standart uyumu: HTM/ISO/MDD gereklilikleriyle denetlenebilir ve güvenli tesis operasyonu.

Gaz Servisleri

Oksijen (O₂)
Medikal Hava
Cerrahi Hava
Nitröz Oksit (N₂O)
Karbondioksit (CO₂)

Aksesuarlar

Birinci/ikinci kademe regülatör grupları
Change-over modülü
Alçak/yüksek basınç sensörleri
Emniyet ventilleri (7 bar)
By-pass hattı ekipmanları
Dijital alarm paneli ve panel içi etiket/işaretleme setleri

Opsiyonel Özellikler

Uzaktan alarm tekrarlayıcı/merkezi otomasyon arayüzleri
Gaz türüne özel manifold kitleri ve bağlantı düzenekleri
Yedek güç ve çevresel izleme seçenekleri (projeye göre)
Özel kabin/şase ve yerleşim varyantları

Kalite Belgeleri ve Sertifikalar

HTM 02-01, EN ISO 7396-1 (tıbbi gaz tesisatı)
MDD 93/42/EEC (tıbbi cihazlar)
ISO 13485 (medikal cihaz KYS)
CE, EAC; (dijital alarm için) EN 60601-1-2
Ek yönetim sistemleri: ISO 9001/14001/45001

Kullanım Alanları

Merkezi gaz odaları, manifold-tüp demeti mahalleri, ameliyathane blokları, ICU/NICU/PICU koridorları ve büyük kampüs hastanelerin kat/kanat besleme hatları. Yüksek talep ve kesintisiz oksijen ihtiyacının bulunduğu tüm klinik senaryolarda idealdir.

Sıkça Sorulan Sorular

Otomatik change-over nasıl çalışır?

Aktif manifoldtaki basınç 8 bar seviyesine indiğinde ünite, kesinti olmadan yedek manifolda otomatik geçiş yapar. Bu sayede operasyon sürerken tüp değişimi güvenle yapılabilir.

İkinci kademe neden gerekli?

Birinci kademe 8–10 bar bandına düşürür; ikinci kademe ise klinik ihtiyaca uygun nihai hat basıncını kararlı tutar. Basınç dalgalanmaları sönümlenir, cihaz performansı stabil kalır.

Emniyet ventilleri neyi korur?

Hat basıncı 7 barın üzerine çıktığında otomatik tahliye açılarak tesisatın ve bağlı cihazların zarar görmesi engellenir; güvenlik payı oluşturur.

Hangi kaynaklarla beslenebilir?

Tüp veya tüp demetleri ile tam uyumludur; ayrıca likit oksijen tankı ve oksijen üretim istasyonları ile entegre edilebilir.

Alarm ve izleme bilgileri merkeze gidebilir mi?

Evet. Dijital alarm paneli üzerinden basınç ve doluluk bilgileri yanı sıra alarm olayları hastanenin merkezi sistemine iletilebilir; limitler ve diller kullanıcı tarafından ayarlanabilir.

Bakım sırasında gaz akışı kesilir mi?

Üzerindeki by-pass hattı sayesinde uygun prosedürle bakım yapılırken besleme sürekliliği korunabilir.

Benzer Ürünler

Teklif ve Detaylı Bilgi İçin İletişim

Tecnomed, TEC51.19 Tam Otomatik Medikal Gaz Manifold Besleme Ünitesi ile merkezi tıbbi gaz altyapılarında kesintisiz, güvenli ve standart uyumlu besleme sağlar. Projenize özel debi, basınç ve entegrasyon konfigürasyonları için bizimle iletişime geçebilirsiniz.
