Yüksek Basınç Gaz Kollektörü

Yüksek Basınç Gaz Kollektörü; medikal ve endüstriyel gaz altyapılarında, yüksek basınçlı hatlardan güvenli ve kontrollü dağıtım sağlamak üzere tasarlanmış dayanıklı bir kolektör çözümüdür. Oksijen santralleri, azot protoksit (N₂O), azot (N₂), karbondioksit (CO₂) hatları ve medikal hava yedekleme üniteleri gibi uygulamalarda sabit performans ve uzun ömür sunar.

Yüksek Basınç Gaz Kollektörü Nedir?

Teknik odalarda ya da manifold sahalarında, birden fazla yüksek basınçlı hattın toplanması/dağıtılması için kullanılır. Gaz türleri arasında modifikasyon gereksinimini azaltan çok yönlü tasarımı sayesinde farklı projelerde aynı mimari kullanılabilir. Galvanizli ve elektrostatik boyalı gövde ile korozyon direnci yüksek, bakımı düşük bir altyapı bileşenidir.

Teknik Özellikler ve Yapısal Detaylar

Özellik	Açıklama
Gövde Malzemesi	2,5 mm galvanizli sac, dış yüzey elektrostatik boya
Mekanik Dayanım	Yüksek basınçlı hatlar için güçlendirilmiş kolektör tasarımı
Kontrol Tipi	Manuel vana veya çekvalf ile hat bazında kontrol
Emniyet	Opsiyonel acil tahliye (emniyet) valfi entegrasyonu
İzleme	Opsiyonel basınç manometresi (hat/kollektör izleme)
Bağlantı	Duvar/çerçeve kolay montaj, projeye özel giriş/çıkış sayısı
Yüzey	RAL renk seçenekleriyle projeye/işaretlemeye uygun görünüm
Gaz Uyumluluğu	O₂, N₂O, N₂, CO₂, Medikal Hava ve eşdeğer endüstriyel gaz hatları
Çalışma Koşulları	Tasarım basıncı ve sıcaklığı proje şartnamesine göre belirlenir (yüksek basınç kollektör uygulamalarında tipik HP aralığı)

Tecnomed Yüksek Basınç Hatları – Avantajlar

Galvaniz + elektrostatik boya kombinasyonu korozyon ve çevresel etkilere karşı uzun ömür sağlar. Hat bazında çekvalf/manuel vana ile operasyonel esneklik ve hızlı izolasyon mümkündür. Opsiyonel manometre ile anlık izleme, tahliye valfi ile aşırı basınç koruması elde edilir. Modüler kolektör mimarisi; yeni kurulumlarda ve renovasyon projelerinde minimum tadilatla entegrasyon sunar.

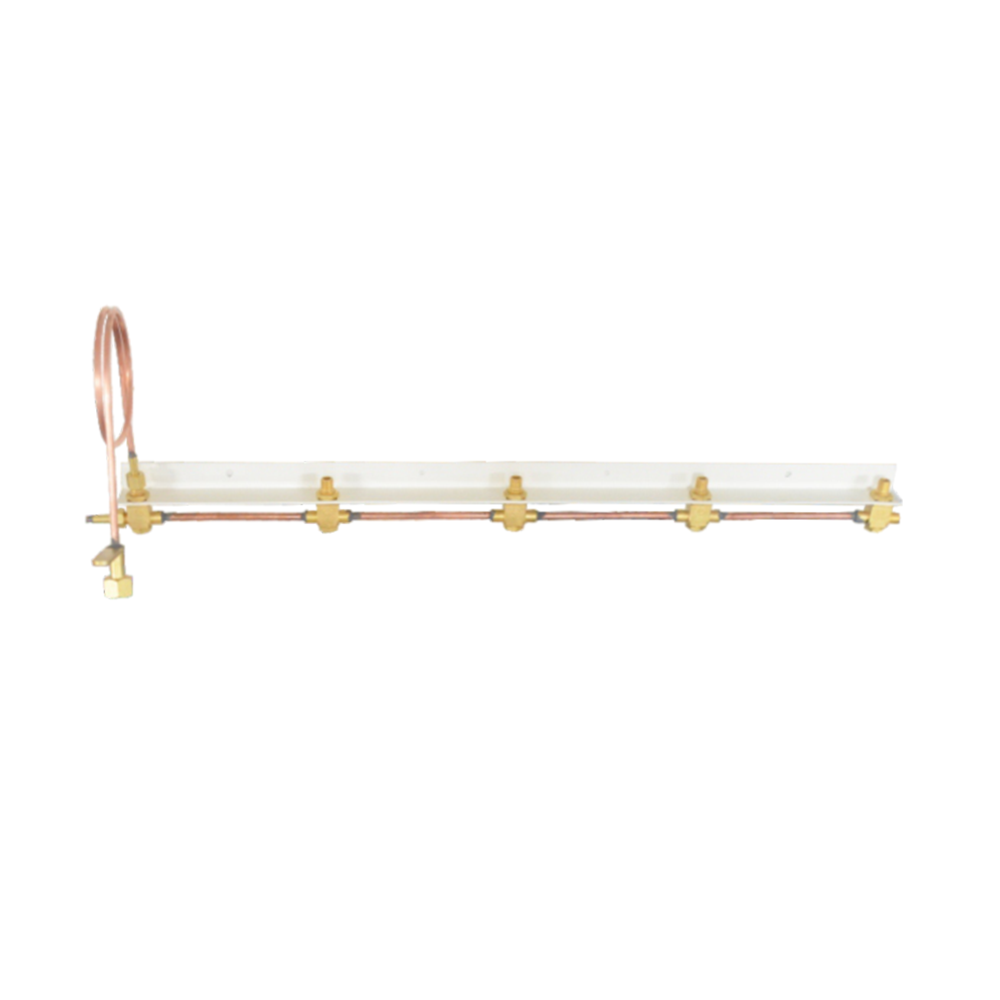

Yüksek Basınç Gaz Kollektörü, galvanizli ve elektrostatik boyalı, HTM 02-01 ve EN ISO 7396-1 uyumlu kolektör sistemi

Aksesuarlar

Hat bazında manuel vana setleri
Çekvalf (geri akış önleme) grupları
Montaj konsolu/çerçeve ve bağlantı aparatları
Hat etiketleme ve işaretleme plakaları

Opsiyonel Özellikler

Acil tahliye (emniyet) valfi
Basınç manometresi (giriş/çıkış veya kolektör üstü)
RAL renk opsiyonları (güvenlik kodları/proje estetiği)
Giriş/çıkış port sayısı ve çapı projeye özel düzen

Kalite Belgeleri ve Sertifikalar

EN ISO 7396-1 (Piped Medical Gas Systems)
HTM 02-01 uyumlu tasarım yaklaşımı
CE, EAC
ISO 13485:2016, ISO 9001:2015, ISO 14001:2015, ISO 45001:2018

Kullanım Alanları

Hastane teknik odaları ve manifold sahaları, oksijen besleme ve medikal hava yedekleme sistemleri, CO₂/N₂O dağıtım hatları ile azot bazlı endüstriyel uygulamalar. Yüksek basınçlı merkezi kontrol gerektiren boru tesisatlarında güvenli dağıtım ve kolay bakım hedefleyen projeler için uygundur.

Sıkça Sorulan Sorular

Kollektörde çekvalf mi, manuel vana mı tercih etmeliyiz?

Proje önceliğine göre seçim yapılır: Çekvalf, geri akışı otomatik önler; manuel vana ise hatları hızlı izole etme olanağı sağlar. Kritik hatlarda iki yaklaşım birlikte de kullanılabilir.

Emniyet (tahliye) valfi neden önerilir?

Beklenmedik basınç yükselmelerinde, acil tahliye hattı sistem bileşenlerini korur. Özellikle yüksek basınç ve değişken talebin olduğu uygulamalarda riskleri azaltır.

Manometre eklemek gerekli midir?

Kollektör üstü manometre, işletme sırasında anlık basınç takibi ve arıza teşhisi için önemli bir avantajdır; bakım süreçlerini hızlandırır.

Galvaniz + elektrostatik boya kombinasyonunun faydası nedir?

Galvaniz tabaka korozyon direnci sağlarken, elektrostatik boya ek koruma ve işaretleme (RAL renk) olanağı sunar; uzun ömür ve görsel uyum elde edilir.

Hangi gazlarla uyumludur?

Medikal uygulamalarda O₂, N₂O, CO₂, Medikal Hava, endüstride N₂ ve benzeri gazlarla yapılandırılabilir. Malzeme ve sızdırmazlık elemanları gaz saflığına uygun seçilir.

Standartlara uygunluk nasıl sağlanır?

Tasarım ve üretimde EN ISO 7396-1 / HTM 02-01 rehber alınır; CE/ISO kalite yönetim sistemleriyle süreçler izlenir ve dokümante edilir.

Benzer Ürünler

Teklif ve Detaylı Bilgi İçin İletişim

Tecnomed, Yüksek Basınç Gaz Kollektörü ile yüksek basınçlı hatlarda güvenli dağıtım, operasyonel esneklik ve uzun ömür sunar. Projenize özel port sayısı, vana/çekvalf kombinasyonu ve RAL renk seçenekleri için bizimle iletişime geçebilirsiniz.

👉Detaylı bilgi ve projeye özel çözümler için Tecnomed ile iletişime geçin.
